一、电化学传感器发展史
1.时间全景图
从19世纪电化学理论的诞生，到20世纪50年代第一款氧气传感器的问世，再到60至70年代有毒气体检测需求的兴起，电化学气体传感器逐步迈上了技术演进的阶梯。80年代实现了小型化与多组分检测，90年代固态电解质成为研究热点，21世纪初则在MEMS化和低功耗方面取得突破。近年来，智能化与阵列化发展进一步推动了传感器的升级。纵观这一历程，电化学气体传感器经历了从实验室原型到工业、民用领域的广泛应用，整体趋势是由理论奠基、单一功能，向着小型化、智能化和多功能化不断演进。
2.关键技术参数进化史

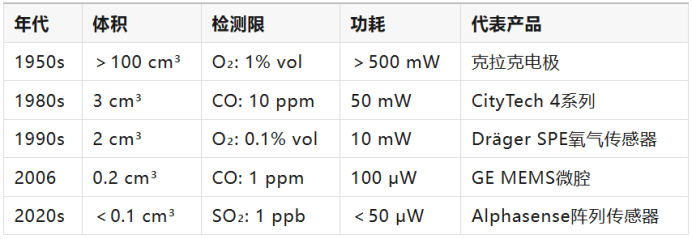

回顾电化学气体传感器的发展历程，从1950年代到2020年代，其性能实现了质的飞跃：器件体积由超过100立方厘米骤降至不足0.1立方厘米；检测下限从百分比浓度（如氧气1% vol）精细至ppb级别（如二氧化硫1 ppb）；功耗则由500毫瓦以上锐减到不足50微瓦。与此同时，功能也从单一气体检测拓展为多气体阵列传感。总体而言，该技术正朝着高集成度、超低功耗与超高灵敏度的方向持续突破。
3.五大里程碑技术
①1956年：Bergman与Niedrach为NASA研制航天舱用安培型氧传感器，首次将三电极体系引入气体检测。参比电极的加入使工作电极电位得以精确控制与监测，显著提升了传感器的性能与稳定性，为现代电化学传感器奠定了基本架构。
②1987年：CityTech（后被霍尼韦尔收购）推出多气体平台，首次在单一基板上集成多个气体传感单元（如CO、H2S、O2等）。该设计打破了传统单气体检测的局限，使传感器体积缩小60%。
③1995年：德国Dräger发布全固态聚合物电解质（SPE）技术。省去储液腔后，器件体积骤降60%，形态从“长号电池型”转变为“纽扣型”。同时解决了传统电解液易泄漏并腐蚀电路的问题，传感器寿命由1–2年延长至5年以上。
④ 2006年：美国General Electric与英国Alphasense合作推出基于MEMS微腔的三电极CO传感器。将传统三电极结构（工作电极、参比电极、对电极）集成于硅片微腔内部，体积降至0.2 cm³，平均功耗低于100 μW，仅用纽扣电池即可供电5年以上。
⑤2020年后：深度学习驱动的气体识别算法与电化学气体传感器（EGS）阵列协同工作，可在1 cm³体积内同时输出CO、NO2、SO2、O3，成本重心也将从硬件制造转向算法开发。
4. 电化学工作原理概述
电化学传感器是较为常见的有毒有害气体检测元件。
与其他检测原理的气体传感器（半导体气体传感器、催化燃烧式气体传感器、红外气体传感器等）相比较而言，电化学传感器具有选择性好、灵敏度高、响应时间短、性能稳定、耗电低、线性和重复性较好等优点，在当前的气体快速检测领域被广泛应用。
5. 结构与组成
一般说来，电化学气体传感器包括下面几部分：可以渗过气体但不能渗过液体的扩散式防水透气膜；酸性电解液（一般为硫酸或磷酸）槽；工作电极；对电极；参比电极（三电极设计）；有些传感器还包括一个可以滤除干扰组分的滤膜。

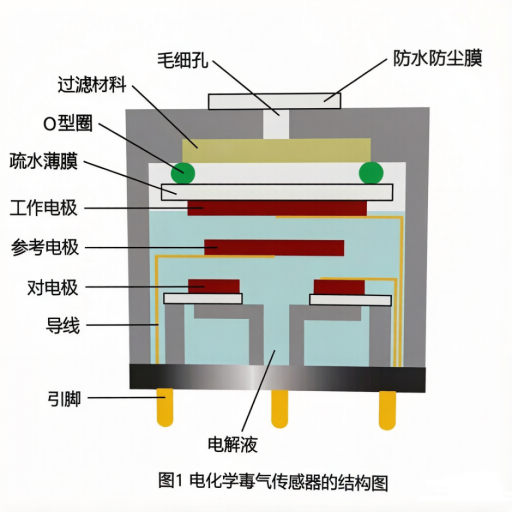

结构图关键部件：过滤材料、毛细孔、防水防尘膜、O型圈、疏水薄膜、工作电极、参考电极、对电极、导线、电解液、引脚。
6. 检测机理
扩散进入传感器的气体在工作电极表面发生氧化或还原反应，再对电极发生与之相应的逆反应，在外部电路上形成电流。由于气体进入传感器的速度由栅孔控制，所以产生的电流与传感器外气体浓度成比例，可以直接测量当前毒气含量。
为了让反应能够发生，工作电极的电位必须保持在一个特定的范围内。但气体的浓度增加时，反应电流也增加，于是导致对电极电位改变（极化）。由于两电极是通过一个简单的负荷电阻连接起来的，虽然工作电极的电位也会随着对电极的电位一起变化。如果气体的浓度不断地升高，工作电极的电位最终有可能移出其允许范围。至此传感器输出信号将不再呈线性，因此两电极气体传感器检测的上限浓度受到一定限制。
对电极的极化所受的限制可以用引进第三电极（参考电极）和利用一外部的恒电位工作电路来予以避免。在这样一种装置中，参考电极中无电流流过，因此这两个电极均维持在一恒定的电位。对电极则仍然可以进行极化，但对传感器而言已不产生任何限制作用。因此三电极传感器所能检测浓度范围要比两电极大得多。
7. 示例：一氧化碳（CO）传感器
下面以一氧化碳电化学传感器为例描述一下它的检测机理。
- CO在工作电极上的氧化：CO + H₂O → CO₂ + 2H⁺ + 2e⁻
- 对电极的逆反应（氧气还原）：1/2O₂ + 2H⁺ + 2e⁻ → H₂O
- 传感器总反应：2CO + O₂ → 2CO₂
在检测过程中消耗的物质仅仅是CO分子、电能和氧气，这也是非消耗型传感器寿命较长的原因。传感器的寿命同它所测量污染物无关，在检测过程中传感器本身没有任何的消耗。其它气体电化学传感器也同样是这种非消耗型设计，包括：氮气、氢气、硫化氢、二氧化氮、磷化氢和二氧化硫等。
8. 间接测量与消耗型传感器
有些有毒气体（如氨和氰化氢）的测定使用的是间接方法，它通过消耗传感器中的物质，比如金的传感电极，来建立某种测量关系（例如：2HCN + Au → HAu(CN)₂ + H⁺ + e⁻）。
在这种情况下，由于测量会消耗电极材料，这类传感器的寿命同它所暴露的浓度有很大的关系，所以这一类传感器不适用于高浓度环境或者长时间暴露环境。
